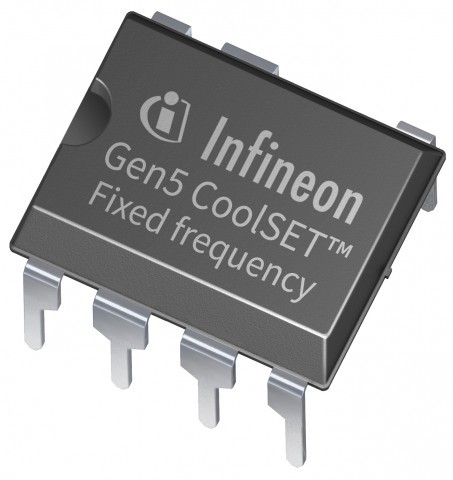

Gen5 CoolSET PG-DIP-07-1-vA fixed frequency

오늘날의 전원장치는 최고의 성능과 효율, 견고성 및 간편한 설계를 제공하는 부품을 요구한다. 이러한 요구를 충족하기 위해 인피니언 테크놀로지스(코리아 대표이사 이승수)는 5세대 고정 주파수 700V/800V CoolSET™ 제품군을 출시했다. 이 솔루션은 단일 패키지에 PWM 컨트롤러 IC와 최신 700V 및 800V CoolMOS™ P7 MOSFET을 통합했다. 단일 플랫폼은 절연 및 비절연 플라이백 토폴로지를 지원한다.

새로운 고정 주파수 700V/800V CoolSET는 캐스코드(cascade) 구성으로 내부 전류 레귤레이터와 함께 고전압 수퍼정션 MOSFET을 사용한다. 이러한 결합으로 스타트업이 빠르고 브라운 인 보호(입력 전압 drop에 대한 보호 동작)를 손쉽게 구현한다. 통합된 800V MOSFET 및 최적화된 블랭킹 타임은 최대 350VAC의 높은 AC 라인 입력을 지원한다. 중부하 및 경부하 조건에서 낮은 스위칭 주파수를 특징으로 하는 에코 모드를 통해 스위칭 손실이 감소된다.

표준 출력 단락, 과부하 및 과전압 보호 외에 CoolSET는 비정상적 라인 입력 상태를 검출할 수 있다. 시스템 보호에 VCC 및 CS 핀 접지 단락이 포함되어 비정상적인 스타트업 상태에서 컨트롤러의 손상을 방지한다. 과열 보호는 히스터리시스를 사용하여 작동 상의 오류 처리를 향상시킨다. 모든 보호 모드는 자동 재개로 구현되므로 시스템 동작 중단을 최소화한다.
